Modul Penguat Daya Broadband 1-3GHz 50W RF PA Kelas AB
1-Modul Amplifier Daya Broadband 3GHz 50W RF PA Kelas AB - amplifier daya RF broadband berkinerja tinggi-dengan output 50W (47-48 dBm), rentang frekuensi 1-3 GHz, desain Kelas AB dengan sirkuit perlindungan internal untuk peralatan pengujian dan sistem komunikasi.
Ringkasan
PA1G3G-50W adalah amplifier daya broadband berkinerja tinggi yang beroperasi pada rentang frekuensi 1-3 GHz dengan daya keluaran gelombang kontinu 50W. Menampilkan desain Kelas AB dengan sirkuit perlindungan internal, amplifier ini memberikan keandalan luar biasa untuk aplikasi RF yang menuntut.
Fitur Utama
- Operasi broadband: rentang frekuensi 1-3 GHz
- Daya keluaran tinggi: 50W (47-48 dBm)
- Penguatan tinggi: tipikal 47-50 dB
- Desain linier Kelas AB
- Sirkuit perlindungan bawaan-(pematian otomatis suhu berlebih)
- Impedansi masukan/keluaran 50 ohm

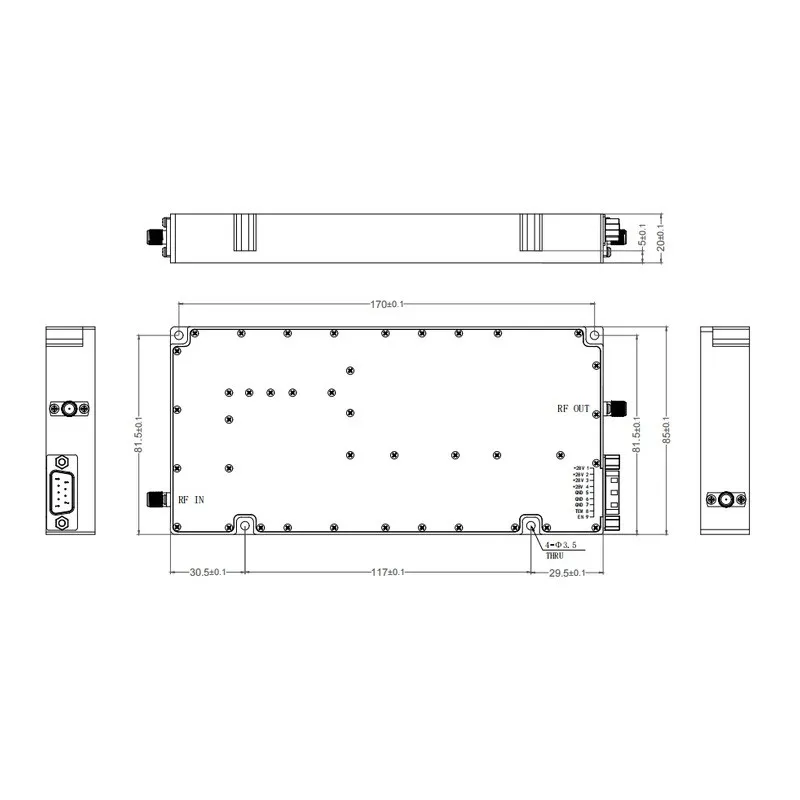

- Faktor bentuk ringkas: 170 x 81,5 x 20 mm
- SMA-Konektor RF betina
Spesifikasi
| Parameter | Nilai |
|---|---|
| Model | PA1G3G-50W |
| Rentang Frekuensi | 1-3GHz |
| Daya Keluaran (CW) | 50W / 47-48dBm |
| P1dB | 46dBm |
| Memperoleh | 47-50 dB |
| Dapatkan Kerataan | ±2 dB (±3 maks) |
| Masukkan VSWR | < 1.5:1 |
| Tegangan Pasokan | 26-30 VDC |
| Ukuran | 170x81,5x20mm |
| Konektor RF | SMA-Wanita |
| Antarmuka DC | D-SUB 9-Pin |
| Berat | 540g |
| Suhu Operasional | -30 derajat hingga +70 derajat |
Aplikasi
- Peralatan Uji
- Sistem Komunikasi
- Perang Elektronik
- Pemrosesan Sinyal
- Pengujian RF Laboratorium
